当前位置:首页 > 产品中心 > > 注射泵 > XF-101PDH高精度高压进样泵

高精度高压进样泵

简要描述:XF-101PDH高精度高压进样泵4.3寸(480*272像素)液晶多彩触摸屏装置,操作简单直观,广泛用于化学反应注射实验、长时间动物药物注射实验、静电纺丝应用及其他实验室微量注射实验等。

  • 产品型号:XF-101PDH
  • 厂商性质:生产厂家
  • 更新时间:2022-03-21
  • 访  问  量:39

详细介绍

品牌其他品牌应用领域生物产业

XF-101PDH高精度高压进样泵技术规格表:

注射泵类型

XF-101PDH

通道数量

1

工作模式

单推、单拉、单推循环(选配)、推拉循环、可编程

适用注射器类型

6mL-200mL(不锈钢注射器)

注射器选择

内置主要厂家、主要型号

注射器自定义

可直接输入注射器内径

最大行程

140mm

行程分辨率

0.079um

每微步距离

0.079um

每微步注射量

0.005uL(6mL注射器) / 0.130uL(200mL注射器)

线速度范围

4.76um/min-428.63mm/min

线速度分辨率

4.76um/min

流量范围

0.353uL/min-440.945mL/min

线性推力

>100lbs(4.5Mpa)

最大步速

1243step/sec

最小步速

0

控制精度

当>30%满行程时,控制误差≤±0.3%

重复精度

≤±0.2%

运行参数设置

注射液量、流速、时间、循环次数等

流量校准

通过校准获得更为精确液量

设置方式

全程触摸屏点击设置

显示方式

480*272 液晶触摸屏显示

掉电记忆

重新上电可选择是否按照掉电前的状态继续工作

通信接口

RS232、RS485

电压范围

DC18V-DC36V/3A

工作环境

温度 5-40℃,相对湿度<80%

执行单元尺寸

310*95*95(mm)

重量(kg)

4.2

控制单元尺寸

305*250*110(mm)

重量(kg)

1.7

功能简介:

1) XF-101PDH高精度高压进样泵广泛用于化学反应注射实验、长时间动物药物注射实验、静电纺丝应用及其他实验室微量注射实验等;

2) 4.3寸(480*272像素)液晶多彩触摸屏装置,操作简单直观;

3) 注射器内径输入功能,可从列表中选择注射器或直接输入注射器内径;

4) 掉电记忆功能:系统自动保存设置参数,重新上电后无需重新设置;

5) RS232通讯。


使用方法如下:

若要进行参数的设置、修改或查看则在开机主界面中即可进行操作。参数输入过程首先应从列表中选取注射器或直接输入注射器的内径,然后再输入其它参数(注射容量、速度等),工作过程中可随时暂停任务,且可重新设置各项参数并立即执行。

1) 模式选择

  有5种工作模式选择。分别是:单推、单拉、单推循环、推拉循环、分段编程。

2) 注射容量

可以设置并且必须设置注射的目标液量,当达到目标值时注射泵自动停止工作。有2种液量单位可供选择。

3) 流速

可以设置并且必须设置注射流速值,有6种流量单位可供选择。

4) 注射器的确定

l 从选型画面中查找

在参数设置画面中有一个选型按钮,可跳转至选型画面,当中包含了一系列常用的标准的注射器型号。一旦选中了注射器型号尺寸,程序将使用此内径值。

l 注射器参数自定义

如果使用的注射器程序列表中没有,可以自主手动输入注射器内径。

5) 通讯类型

采用RS232通信。

6) 非易失性存储

所有参数被存储在EEPORM中,系统重新上电后可以恢复到断电前状态。

3.仪器操作说明

3.1 电源

电源接口安装在注射泵背面左侧(AC220V-DC24V电源),通过标配电源给仪器供电,通过电源开关打开或关闭仪器。

3.2 注射器的安装

3.2.1



图1 XF-101PDH注射器安装示意图

第1 步:连接电源DC24V,打开电源开关启动系统;

第2 步:松开套筒前后锁紧旋钮,压紧注射器如上图;

第3 步:上拉注射器压紧机构,压紧注射器套筒;

第4 步:通过快进、快退按钮移动注射器推进机构;使之贴紧活塞。

第5 步:旋紧活塞夹紧机构,压紧活塞。

4.软件操作界面

4.1. 界面类型

XF-101PDH软件操作界面主要包括:参数设置、模式选择、容量设置、注射器内径设置、流速设置、运行状态等界面。

(1)参数设置界面

包括工作模式、注射器内径、注射容量、流速等参数选择,还有泵快退快进的操作。常规界面操作简单直观。


图2  参数设置界面

(2)模式选择界面

模式可选择单推、单拉、单推循环、推拉循环、分段编程等。


图3  模式选择界面

若选择了单推循环和推拉循环,则会跳出循环设置窗口如图所示,可设置循环次数和停顿时间。


若点击【分段编程】,可跳转至分段编程设置界面。


图4  分段编程设置界面

点击【添加】,跳转至单段运行参数设置界面。

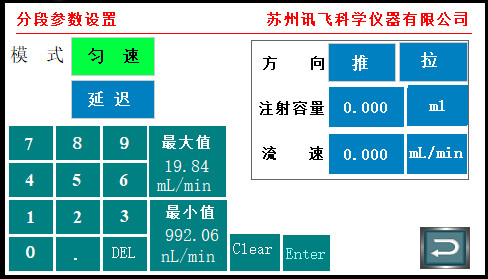

图5  单段参数设置界面

设置完之后可在分段设置点击确定,开始运行。


图6  单段运行界面

(3)注射容量设置界面

点击数据显示框,在界面键盘上直接输入要注射的容量大小。单位可点击【mL】按钮,可在mL和uL之间切换。


图7  注射容量设置界面

(4)注射器内径界面

点击数据显示框,在界面键盘上直接输入内径大小参数。或者点击【自定义】按钮,跳转至选型界面,选择所用注射器的品牌及型号参数。


图8  注射器内径设置界面


图9 注射器参数选型界面

(5)流速设置界面

点击数据显示框,在界面键盘上直接输入流速大小参数。点击【mL/min】,跳转至流速单位设置界面。


图10 注射流速设置界面


图11 流速单位设置界面

(6)校准界面


图12  校准界面

(7)运行界面

在参数设置界面点击确定按钮,跳转至运行界面。


图13  运行界面
